Packet Tracer : MultiUser connection

팀별 프로젝트 시 활용가능한 Packet Tracer MultiUser Connetion에 관하여

출처 : Packet Tracer : MultiUser Connection (팀별 Project) :: 끊임없이 노력하는 엔지니어를 꿈꾸며 (tistory.com)

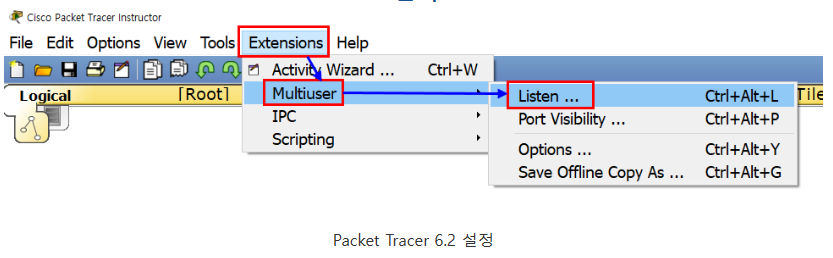

Packet Tracer 실행 후 상단의

Extensions → Multiuser →  Listen 클릭

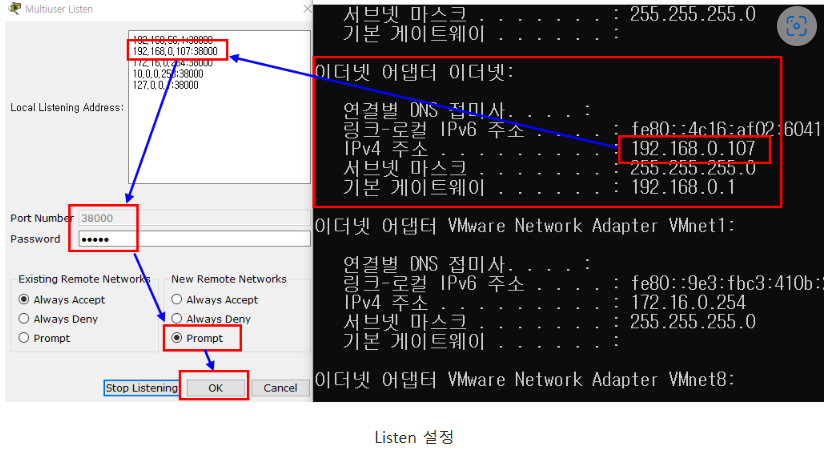

Host PC의 IP확인 후(cmd창, 명령어 ipconfig 입력) Listen 설정의 포트 정보

password(cisco) 확인 New Remote Networks 부분은 promt로 설정하여

외부 요청에 대해서 메세지 창을 띄우고 OK 클릭 하여 연결

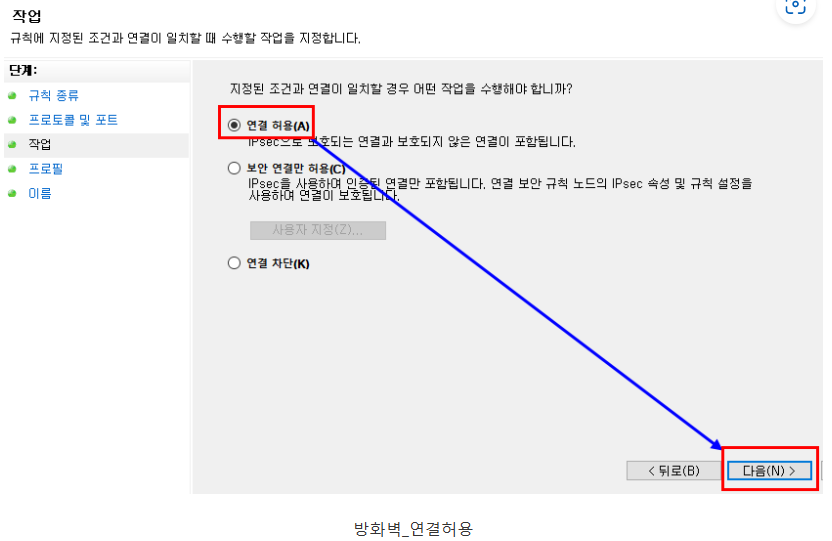

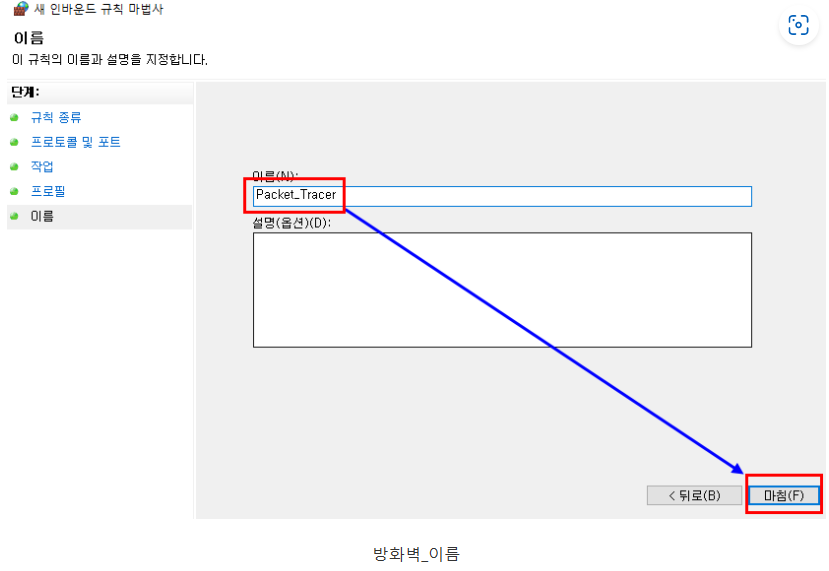

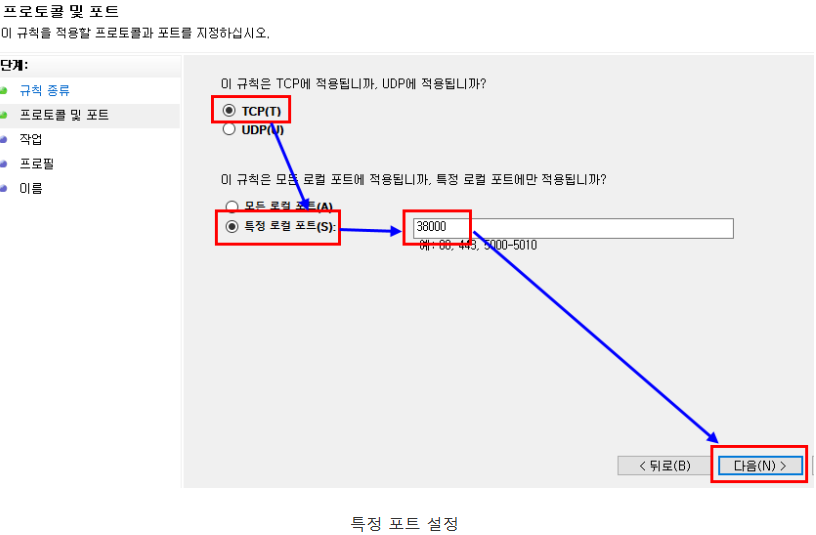

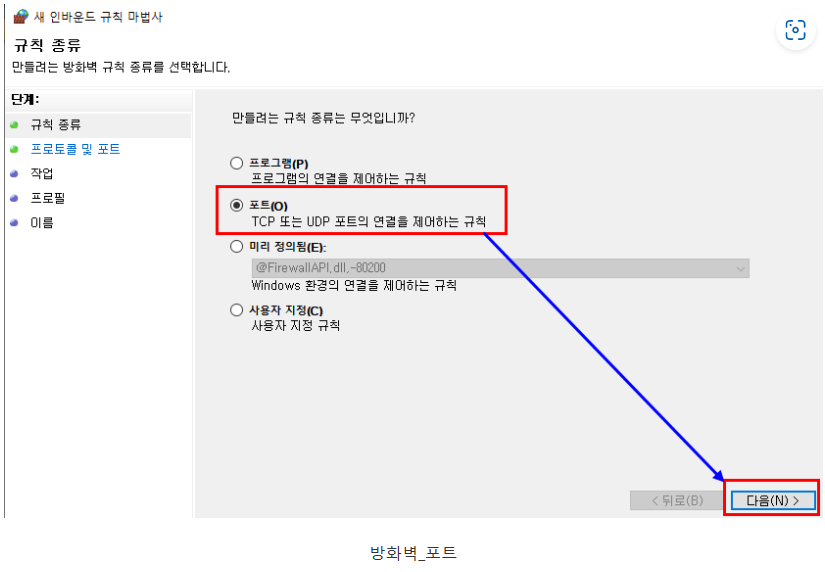

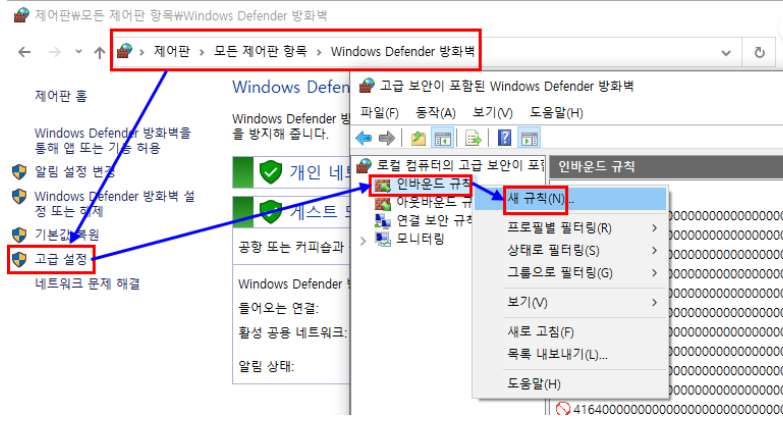

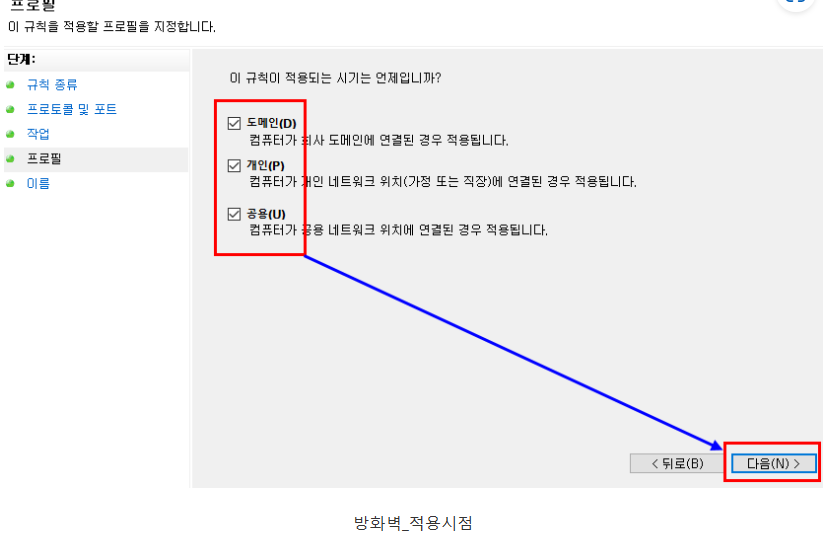

윈도우 방화벽에서 Listen에서 설정한 TCP 38000에 대해서 Open 설정

Packet Tracer 외부 연결 설정

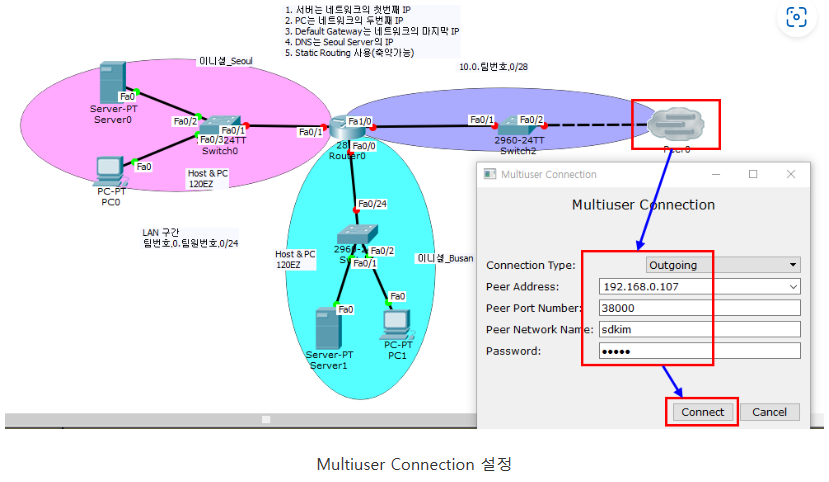

Packet Tracet 좌측 하단의 Multiuser Connection을 클릭하여 작업공간으로 이동후 설정

Connection Type : Outgoing

Peer Address : 연결 대상 IP주소(팀장 Host PC)

Peer Port Number : 38000

Peer NetworkName : 원하는 이름으로

Password : cisco password

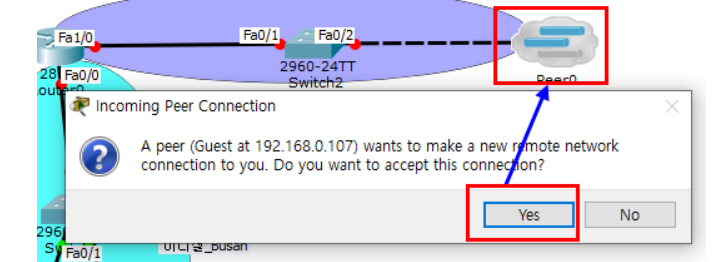

연결 요청 메세지 수락

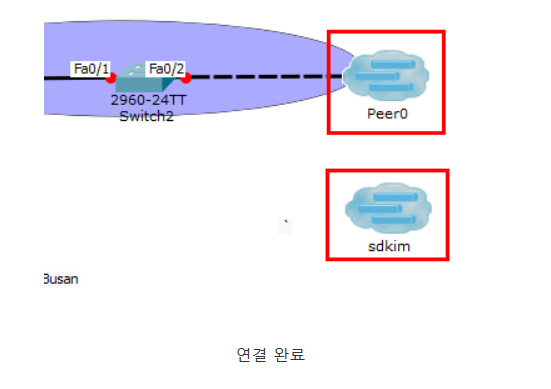

정상적으로 연결이 되면 3Way Handshake처럼 파란 줄 3개 생성 (팀원, 팀장 다 표시 됨)
