네트워크 구조와 종류

요약

- 네트워크 : 장치와 링크들이 서로 연결되어있는 집합체
- 성능, 신뢰성, 보안
- 연결 형태 - 일대일 , 멀티
- 토폴로지 (형태, 구조) - 스타, 버스, 링, 메쉬
- 네트워크 분류 - LAN, MAN, WAN

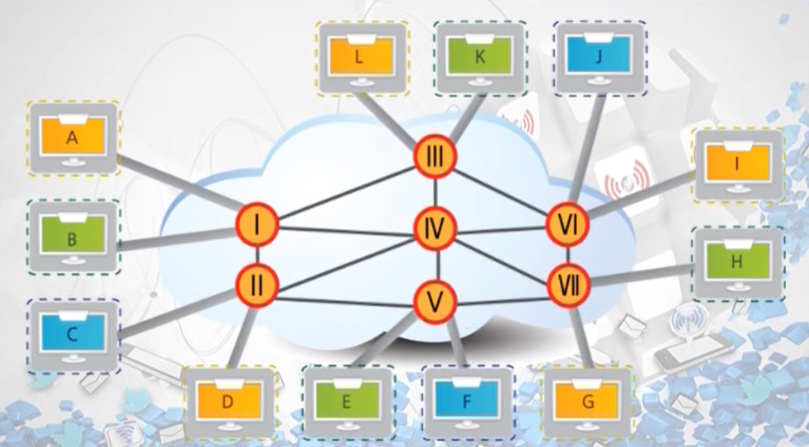

네트워크 구성 요소= 장치 + 링크

DT, 엔드시스템, 종단시스템(장치)

- pc, 노트북, 스마트폰, 단말기 등

구름 안에 있는 장치 : 노드

서버, 라우터, 스위치 등

통신 링크 : 무선 유선으로 나뉨

---

네트워크 신뢰 지표

성능 - 처리량(throughput), 지연시간(delay time)

• 처리량 (2차선보다 8차선이 훨씨 좋다)

많은양의 트래픽(처리량)은 좋은 네트워크다.

• 지연시간

경유시간, 응답 시간, 왕복 시간(RTT, Round Trip Time)이 짧은게 좋은 네트워크다.

---

신뢰성

장애 빈도, 장애 발생 복구 시간, 재난에 대한 견고성 등

---

보안성

송신한 데이터를 정보유출이나 불법적인 침입으로부터 보안이 좋은 네트워크 의미

---

링크 연결 형태

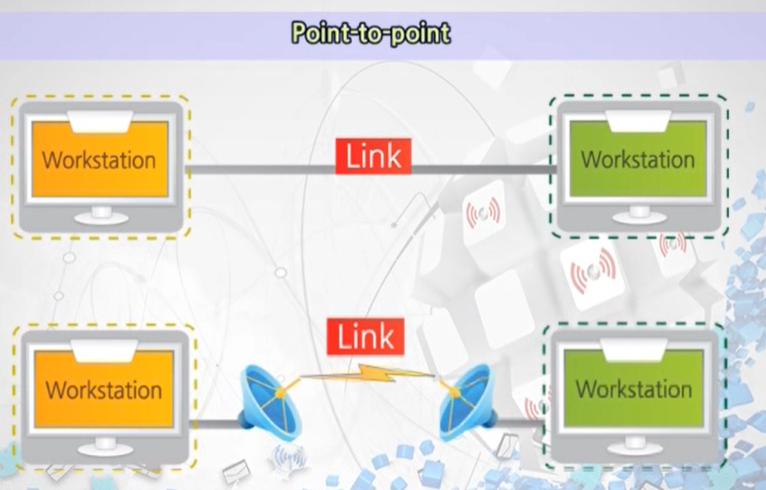

일대일 연결

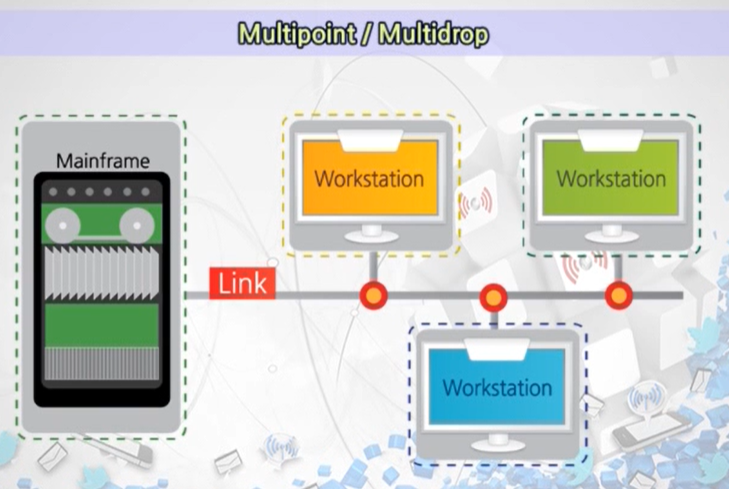

멀티 포인트



---

토폴리지

네트워크 구성요소인 장치와 노드가 어떤 링크의 배치를 가지고 있는지 의

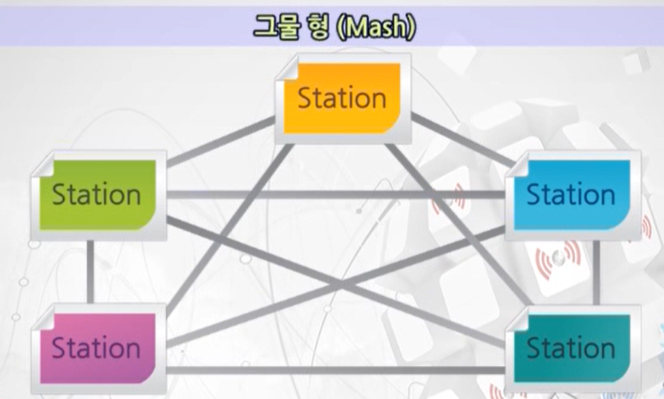

MESH

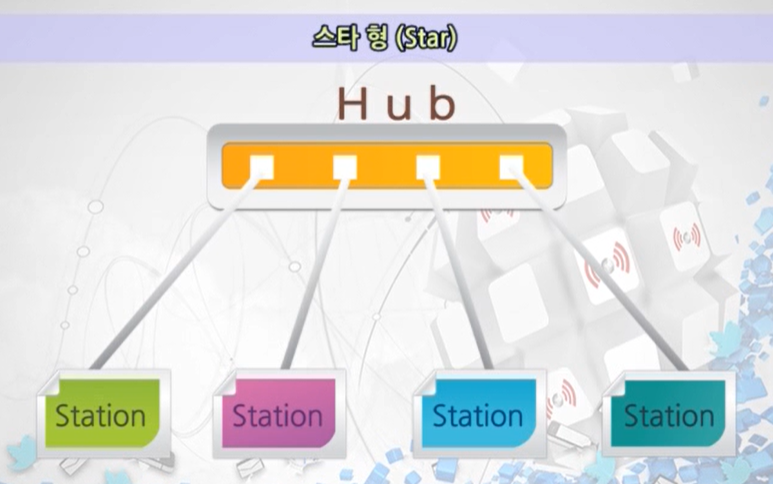

STAR

허브라는 네트워크 연결장치로 케이블을 통해 컴퓨터를 일대일로 연결.

허브를 중심으로 컴퓨터 배치 모양이 별과 같다 하여 스트 토폴로지라고 함.

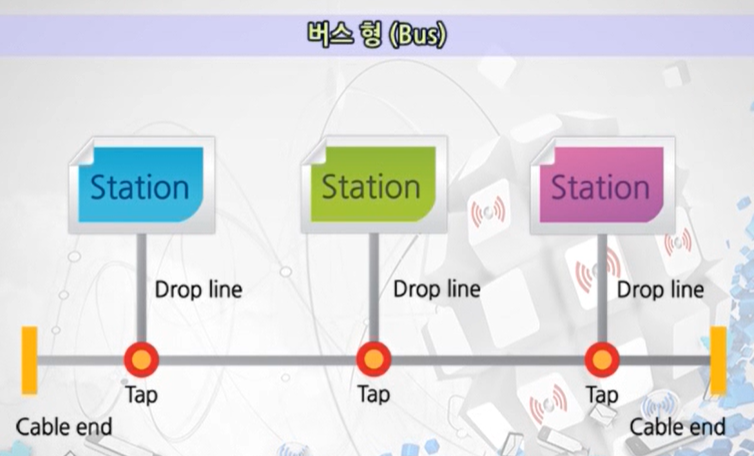

BUS

케이블 하나를 여러 개의 시스템이 공유하는 구조

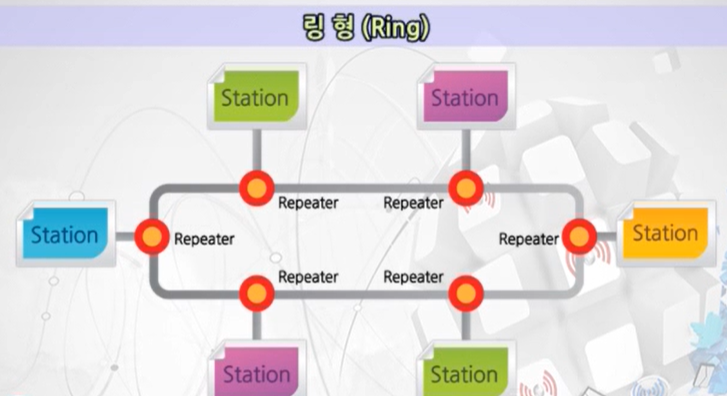

RING



4가지의 네트워크 토폴리지는 "단위" 기준을 의미 함.

실제로는 이런 4가지 형태가 유기적으로 연결되어 있다.

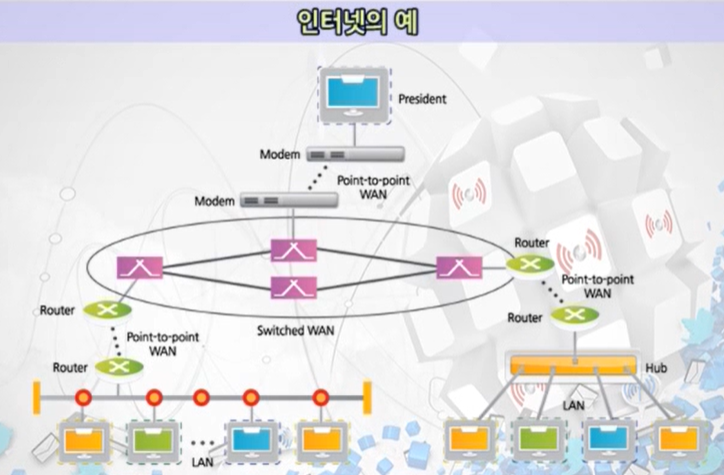

• 실제 네트워크 토폴로지 예

---

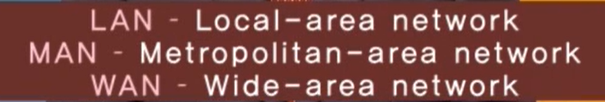

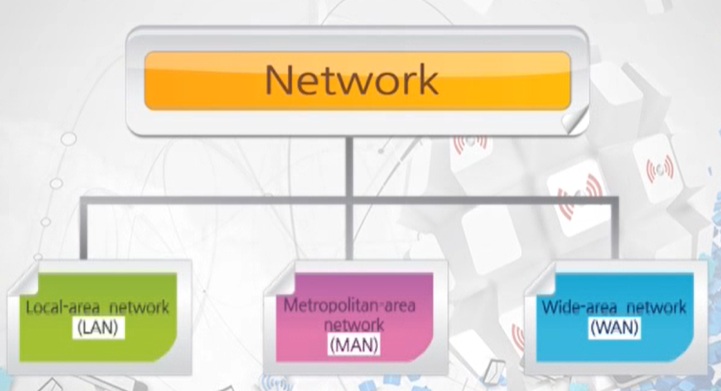

네트워크의 분류

크키, 소유권, 구조로 분류

LAN

- 한 건물, 사무실, 캠퍼스 등 장치들이 서로 연결되며 개인적으로 소유 한다.

예)

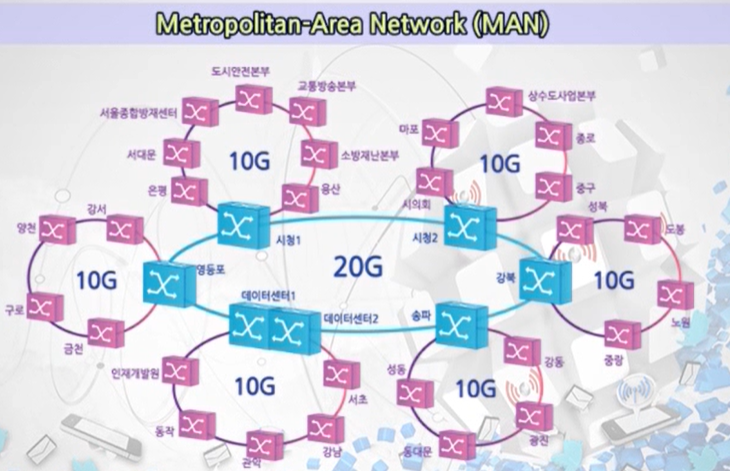

MAN

- 한 도시를 커버하는 네트워크

WAN

지역적으로 넓은 범위에서 데이터를 전송하기 위해 구성, 전국, 전 세계의 규모로 광범위한 네트워크 의미

인터넷은 WAN 중에 하나이다.
